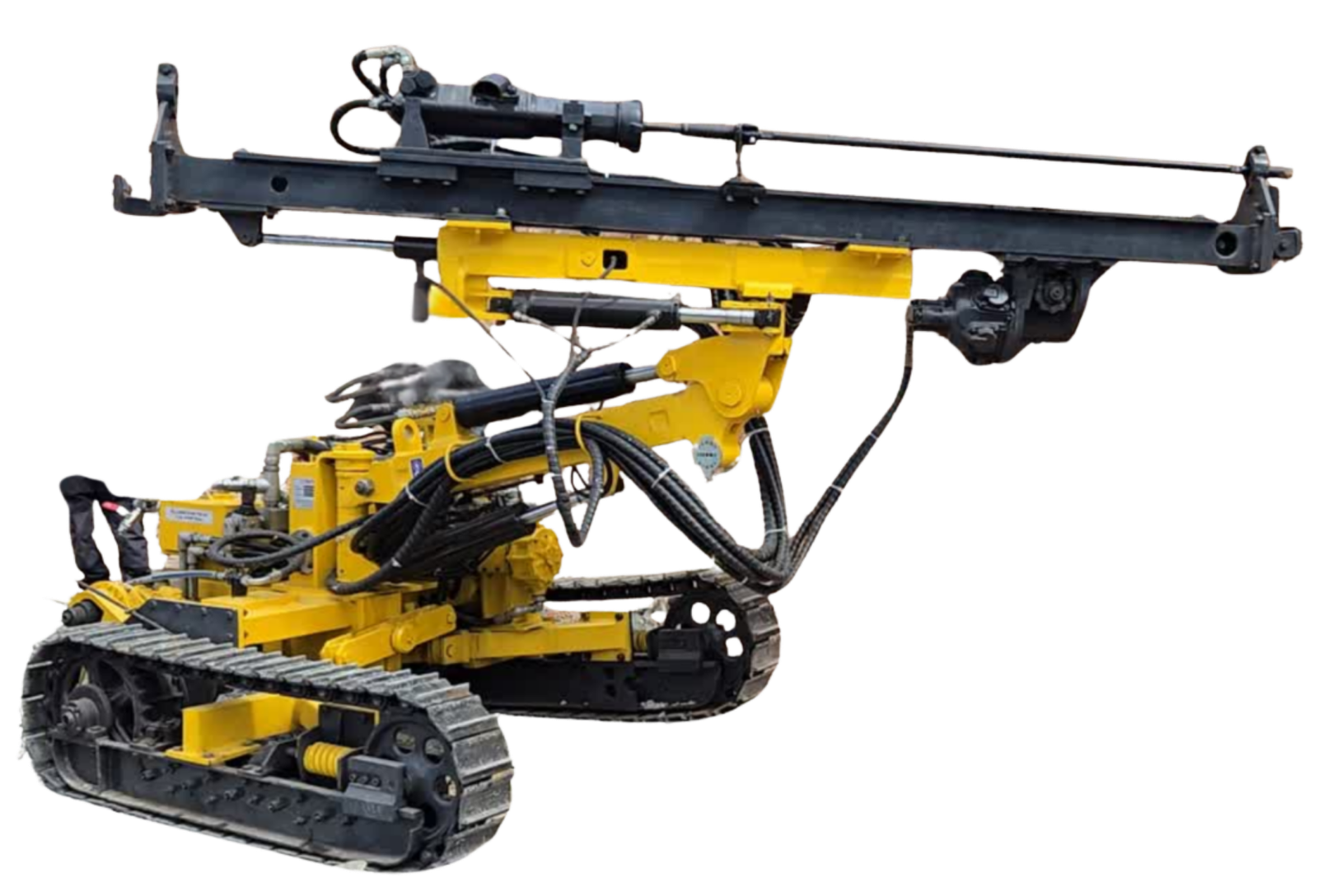

AD200 Jumbo Simba
Perforación radial 360°, horizontal y paralela desde una plataforma compacta sobre orugas.
Un solo equipo para perforación tipo Jumbo y Simba
La AD200 combina perforación radial de producción con perforación horizontal a bajo nivel en una misma plataforma sobre orugas. Su movimiento radial de 360° y la posibilidad de trabajar cerca del piso permiten ejecutar más tiros desde una misma posición y reducir reposicionamientos innecesarios.
Flexibilidad para patrones complejos de perforación subterránea
Perforación Radial 360°
Permite perforar múltiples ángulos desde una misma posición, ideal para patrones de producción tipo Simba.
Perforación Horizontal
Adecuada para desarrollo de galerías, avance y perforación horizontal en minería subterránea.
Perforación Paralela a Bajo Nivel
La torre puede trabajar cerca del nivel de piso para ejecutar tiros horizontales paralelos.
Perforación de Tiros Largos
Configurable para perforación de producción y desarrollo en aplicaciones subterráneas.
Más Perforación con Menos Reposicionamiento
Más direcciones de perforación desde una misma posición ayudan a reducir movimientos innecesarios del equipo.
Movilidad Compacta sobre Orugas
Desplazamiento autopropulsado para minas subterráneas, galerías y sectores con espacio restringido.
Más flexibilidad para la perforación subterránea
Perforación radial, horizontal, a bajo nivel y de tiros largos desde una sola plataforma.
Mayor cobertura de perforación desde una misma posición del equipo.
Configuraciones DTH, martillo en cabeza y RC opcional según la aplicación.
Diseñada para minería subterránea, galerías y zonas con restricciones de espacio.

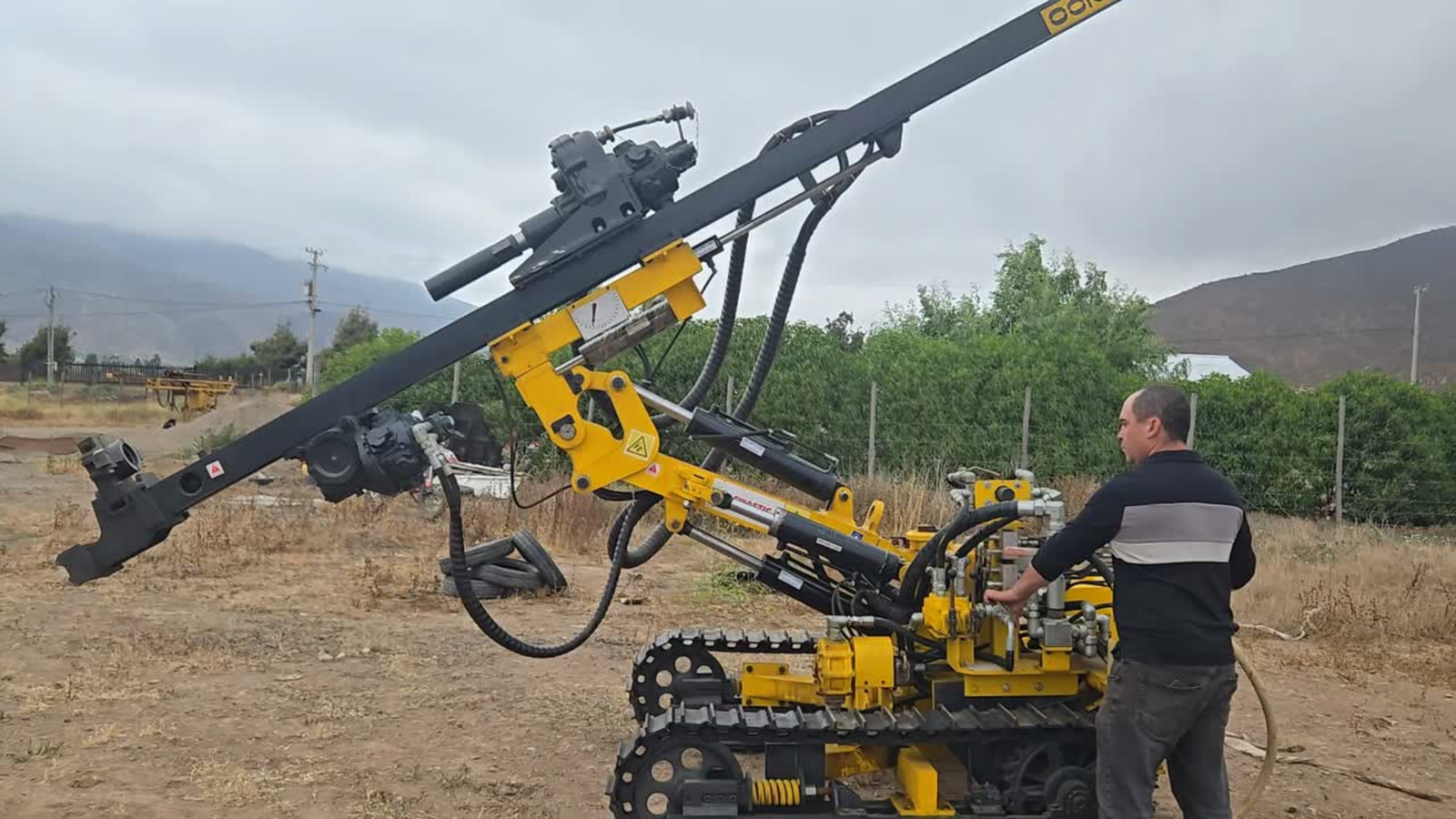

Vea la AD200 trabajando en condiciones reales
Observe el desplazamiento sobre orugas, el posicionamiento del equipo y la operación de perforación en terreno. Esta demostración complementa las pruebas de fábrica con una aplicación real del equipo.
Elija la configuración según su aplicación
DTH / Martillo en Fondo
- Perforación de producción y tiros largos
- Perforación horizontal hasta 40 m
- Profundidad superior a 70 m; upgrade indicado hasta 120 m
Martillo en Cabeza / Top Hammer
- Perforación horizontal hasta 30 m
- Adecuada para desarrollo y avance subterráneo
- Configuración ajustada al drifter y al requerimiento de perforación
Circulación Reversa (RC)
- Upgrade RC opcional
- Aplicaciones de exploración y recuperación de muestras
- Profundidad máxima indicada hasta 60 m
Configure el equipo de acuerdo con su requerimiento de perforación
La configuración final de la AD200 puede adaptarse según el método de perforación, la longitud de torre, el requerimiento de aire y el equipamiento opcional. Comparta los datos de su aplicación con nuestro equipo técnico antes de definir la máquina.
Seleccione DTH, martillo en cabeza o circulación reversa opcional según diámetro, profundidad, geología y aplicación.
Longitud aproximada de 3,5 a 5,7 m, seleccionada de acuerdo con el rango de perforación y el proyecto.
El caudal de aire y la presión de trabajo se dimensionan según sistema de perforación, profundidad y aplicación.
El equipamiento opcional puede adaptarse para producción, desarrollo, exploración y requerimientos específicos de faena.
Consola de mando desmontable para mayor flexibilidad
La consola de mando desmontable permite operar la AD200 a distancia, entregando mayor flexibilidad al operador en condiciones subterráneas complejas o con espacio restringido.
Giro de 180° para mayor flexibilidad de posicionamiento
El sistema de giro permite rotar el drifter hasta 180°, facilitando el posicionamiento para distintos ángulos de perforación y espacios de trabajo confinados.
Perforación paralela cerca del nivel de piso
La AD200 puede posicionar la torre horizontalmente cerca del piso, permitiendo perforación paralela para desarrollo de galerías y aplicaciones subterráneas con altura de trabajo restringida.
Plataforma compacta para sectores de trabajo restringidos
El sistema autopropulsado sobre orugas facilita el movimiento y posicionamiento de la máquina en minas subterráneas, galerías y zonas donde el espacio operativo es limitado.
Especificaciones AD200 Jumbo Simba
| Sistema de accionamiento | 100% neumático |
| Potencia motor cabezal DTH | 7,5 HP |
| Longitud de torre | 3,5–5,7 m |
| Velocidad de desplazamiento | 3,5 km/h |
| Capacidad de pendiente | 30° |
| Oscilación de orugas | 15° derecha + 15° izquierda |
| Dimensiones | 1.850 × 1.750 × 1.670 mm |
| Peso operacional | 2.750 kg |
| Diámetro de perforación | 41–143 mm |
| Profundidad vertical DTH | Más de 70 m |
| Profundidad DTH con upgrade | Hasta 120 m |
| Profundidad RC | Hasta 60 m |
| Perforación horizontal DTH | Hasta 40 m |
| Perforación horizontal Top Hammer | Hasta 30 m |
| Altura mínima de perforación | 150 mm |
| Altura máxima de perforación | 2,75 m |
| Caudal mínimo de aire | 375 CFM |
| Presión de operación | 8–14 bar, según configuración |
| Dureza de roca recomendada | 350–450 Brinell |
| Fuerza de avance | 1.830 kg |
| Fuerza de retroceso | 1.825 kg |
| Sección mínima recomendada de túnel | 4,5 × 3 m |
| Perforación de producción subterránea | Adecuada |
| Desarrollo de galerías | Adecuada |
| Perforación horizontal | Adecuada |
| Perforación radial | Adecuada |
| Exploración subterránea | Según configuración |
| Circulación reversa | Upgrade opcional |
Las especificaciones pueden variar según el sistema de perforación, la torre, el compresor y el equipamiento opcional seleccionado. Consulte a nuestro equipo técnico para definir la configuración final.
Consultas frecuentes sobre la AD200 Jumbo Simba
¿Para qué aplicaciones se utiliza la AD200 Jumbo Simba?
Está diseñada para perforación de producción subterránea, desarrollo de galerías, perforación horizontal, perforación radial y aplicaciones seleccionadas de exploración.
¿Puede realizar perforación horizontal cerca del nivel de piso?
Sí. La torre puede posicionarse horizontalmente cerca del piso, según la configuración seleccionada, para ejecutar perforaciones paralelas a bajo nivel.
¿Qué sistemas de perforación están disponibles?
La máquina puede configurarse para DTH o martillo en fondo, martillo en cabeza / Top Hammer y circulación reversa opcional.
¿La AD200 puede operarse a distancia?
Sí. La consola de mando desmontable permite operar el equipo desde una posición separada de la máquina, aportando mayor flexibilidad en condiciones subterráneas complejas.
¿La configuración puede adaptarse a una faena específica?
Sí. La configuración final puede variar según el método de perforación, longitud de torre, requerimiento de aire y equipamiento opcional del proyecto.
¿Hay soporte técnico y comercial en Chile?
Sí. La atención comercial y la coordinación técnica para Chile están disponibles a través del equipo local de Maquinet y Swastic Drilling.
Configure la AD200 para su operación minera
Comparta diámetro de perforación, profundidad objetivo, condiciones de roca, dimensiones de galería y capacidad de compresor disponible. Nuestro equipo técnico le ayudará a definir la configuración adecuada.
